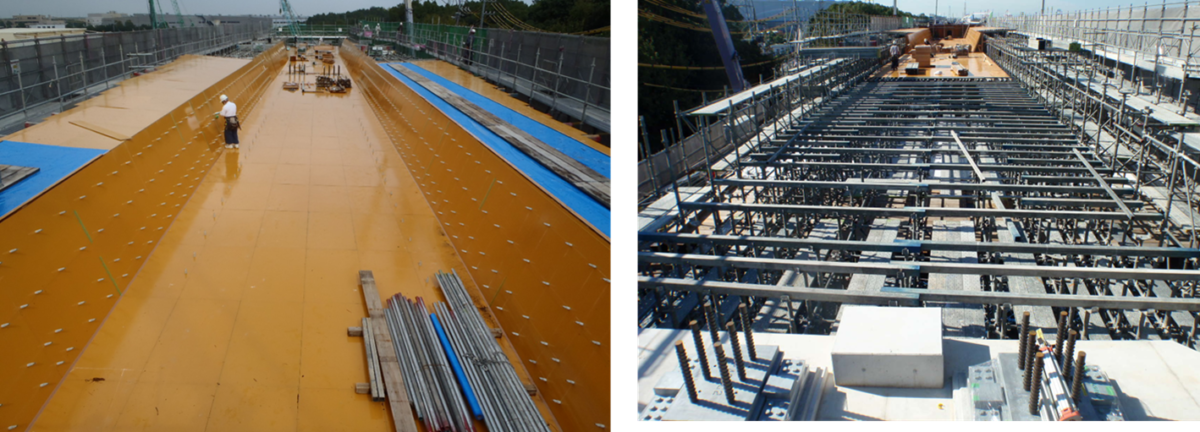

🏗️一般事項（2023年版コンクリート標準示方書）
型枠および支保工は、設計図書に示された位置・形状・寸法を正確に実現するように設計し、施工計画書に基づいて施工しなければなりません。
出典：コンクリート標準示方書〔施工編〕2023年版
2017年版との比較ポイント
2017年版では、以下のような詳細な要件が明記されていました（2023年版では解説に移行されています）。
- 荷重に対する必要な強度と剛性の確保
- 構造物の形状・寸法にずれが生じないような設計・施工
- コンクリート打込み前の組立精度の確認
- 「労働安全衛生規則（厚生労働省令）」の遵守
一般事項 （コンクリート標準示方書 施工編）
- 型枠および支保工は,コンクリート構造物が設計図書に示されている形状，寸法となるように事前に作成した施工計画書に従い,設計,施工しなければならない。
- 型枠および支保工は,別に定める荷重に対して必要な強度と剛性を有し,構造物の形状,寸法にずれが生じないように設計,施工しなければならない。
- 型枠および支保工の組立は,要求される精度が満足されているか,コンクリートの打込み前に組立精度を確認しなければならない。
- 型枠および支保工の設計,施工においては,本節によるほか「労働安全衛生規則（厚生労働省令）」を遵守しなければならない。
コンクリート標準示方書 施工編2017
⚖️荷重の考慮
型枠・支保工には以下の鉛直荷重が作用します。
① 鉛直方向荷重
- 型枠・支保工自体の重量
- コンクリート・鉄筋の重量（コンクリートの単位重量：23.5kN/m³、鉄筋の単位重量：1.5kN/m³など）
- 作業員・機械・仮設設備などの施工荷重
② 水平方向荷重 実際に作用する荷重を基本としますが、安全性を確保するために以下の設計荷重（労働安全衛生規則第240条準拠）も用います。
- パイプサポート等の現場組立：鉛直荷重の 5%
- 鋼管枠組支柱（工場製作）：鉛直荷重の 2.5%
- 擁壁などの側壁型枠：500N/m² 以上
労働安全衛生規則 （安衛則）第240条第３項、４項で支保工上端に作用する水平（設計）荷重が示されています。
過去に出題されていますので、過去問とあわせ関係する安衛則も目を通しておいてください。
🌊コンクリートの側圧
側圧は以下の要因で変化します。
【🔍 試験対策の超重要ポイント】
- 温度： 高いほど側圧は小さくなる（早く固まるため）。
- 打上がり速度： 速いほど側圧は大きくなる。
- スランプ・流動性： 高いほど側圧は大きくなる。
- 時間経過： 打ち始めは液圧分布として作用し、凝結とともに側圧は減少する（※遅延剤入りや高流動コンクリートは液圧状態が長く続くため要注意！）。
コンクリート標準示方書 施工編
- コンクリートの側圧は、使用材料、配合、打ち込み速度、打ち込み高さ、締固め方法および打ち込み時のコンクリート温度によって異なる。
また、使用する混和剤の種類、部材の断面寸法、鉄筋量等にも影響を受けるので、その値を定める場合には、これらの要因の影響を十分に検討する必要がある。- 普通ポルトランドセメントを使用し、スランプが約10cm以下のコンクリートを内部振動機で打込む場合の算定式
・柱の場合
$$P=\frac{Wc}{3}(1+\frac{100R}{T+20})\leq150$$
・壁の場合\(R\geq2m/h\)
$$P=\frac{Wc}{3}(1+\frac{150+30R}{T+20})\leq100$$
・壁の場合\(R<2m/h\) 柱と同一の式を用いて計算してもよい。
ここに、 \(P\) :側圧（kN/m²）
\(Wc\):コンクリートの単位重量（kN/m³）
\(R\):打上がり速度（m/h）
\(T\):型枠内のコンクリート温度（℃）
私の場合、式を暗記するのは無理です。ただし式を見てみると、分子に\(Wc\)と\(R\)があるので、\(Wc\)と\(R\)が大きくなれば側圧は当然ながら大きくなるのは理解できます。一方、\(T\)が分母にあるので、コンクリート温度が高くなる（\(T\)が大きくなる）と側圧は小さくなることがわかります。（コンクリート温度が低いほど側圧は大きくなる。）
側圧に与える影響因子は、「コンクリートの単位重量」、「打ち上がり速度」、「型枠内のコンクリート温度」であることは、必須の暗記事項です。
出典：コンクリート標準示方書 施工編 2023 102P
コンクリートの打ち始めの側圧は、液圧分布として作用します。時間の経過とともにコンクリート凝結していくので、液圧よりは小さくなって行きます。遅延剤を用いたコンクリートや高流動コンクリート等の側圧には注意が必要です。
🔨型枠および支保工の取外し
コンクリートが自重や施工荷重に耐える強度に達するまで、取り外してはなりません。
【🔍 取外しの判断基準】
- 圧縮強度の確認は、構造物と同じ条件で養生した「供試体」を用いるのが望ましい。
- 一般的に、荷重の少ない（影響の少ない）部分から順に取り外す。
- 土木（示方書）と建築（JASS 5）で規定が異なります。建築では支保工の存置期間は「設計基準強度の100%以上」の強度が確認できるまでが原則です。
型枠および支保工の取り外してよいコンクリート圧縮強度の参考値等が下表のように示されています。
土木（コンクリート標準示方書）と建築（JASS 5）では、考え方が多少異なります。
建築では、支保工の存置期間は、設計基準強度の１００％以上のコンクリート強度の確認が原則となっています。
出典：2023年制定コンクリート標準示方書 施工編 108ｐ
スマホの場合、ピンチアウトで、図表を拡大することが出来ます。
✅ 試験対策のポイント
- 型枠・支保工の設計・施工の基本ルール
- 安衛則第240条は過去問にも出題されているため、確認必須
- 鉛直・水平荷重の基準値
- 側圧に影響する要因（温度・速度・流動性など）
- 側圧の算定式は暗記不要だが、影響因子は暗記必須
- 取り外しの条件と判断基準
