―強度の「推定」と腐食の「確率」
非破壊検査シリーズの後半戦です。前回（レーダ法・電磁誘導法）で「鉄筋の位置」を把握したあとは、コンクリートの「強度」と鉄筋の「サビ（腐食）」を評価します。
試験において、この分野を攻略する最大のポイントは、「これらはあくまで『推定』や『確率』であり、絶対的な断定ではない」という非破壊検査の限界（誤差要因）を正しく理解しているかどうかです。
この記事では、試験で頻出の「反発度法（シュミットハンマー）」と「自然電位法」の原理、そして絶対に覚えておくべき「値がズレる条件」を分かりやすく解説します。
【実務者・受験生の方へ：知識を「得点」に変えるなら】
非破壊検査の数値は、条件（湿潤・乾燥・表面状態）によって大きく変動します。
この記事で解説する「誤差要因」を踏まえ、実際の記述式試験でどう答案にまとめるか（相対比較と整合確認の型）を学びたい方は、以下の実戦ドリルをご活用ください。
▼ 数値の「読み間違い」を防ぎ、プロの根拠を作る ▼
[👉 診断士ドリル-11B 非破壊検査の読み方（Note版）]

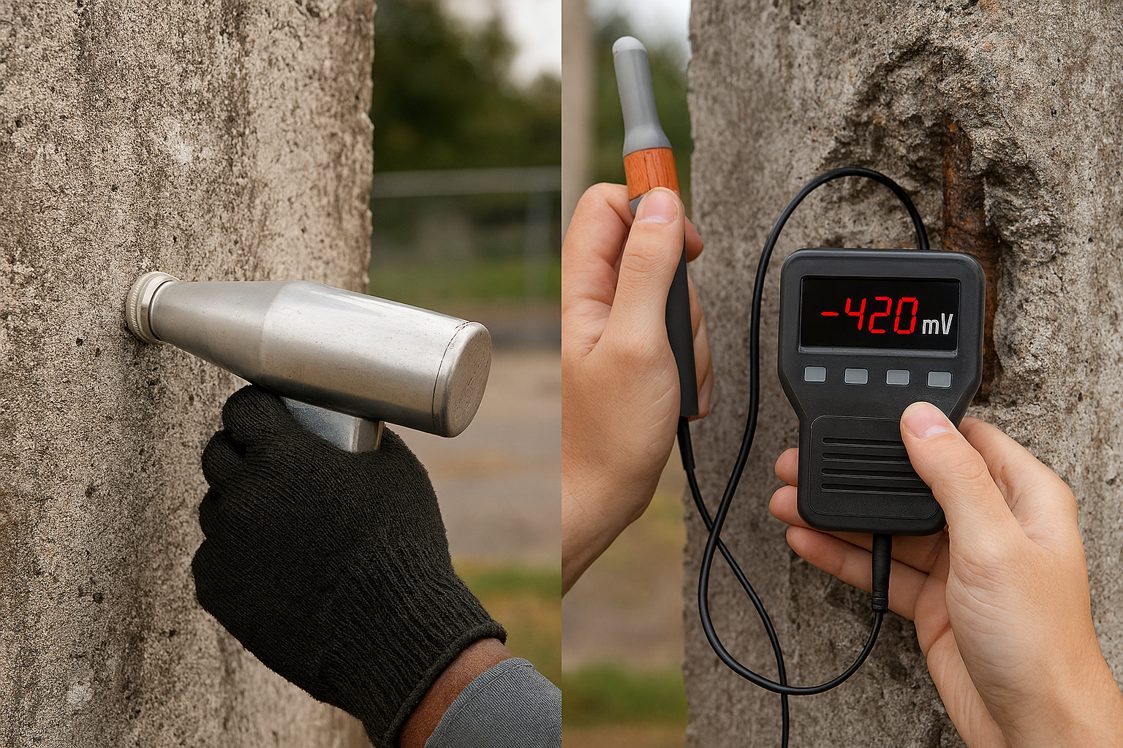

🔨 1. 反発度法（シュミットハンマー）：強度の推定
📝 概要と原理
バネの力でハンマーをコンクリート表面に打撃し、跳ね返りの度合い（反発度）から圧縮強度を推定する試験です。（規格：JIS A 1155）
原理は非常にシンプルで、「表面が硬いほど、反発度が大きくなる」という経験的な相関関係を利用しています。直接コンクリートの内部強度を測っているわけではなく、あくまで「表層の硬さ」を指標化している点に注意が必要です。
📏 手順・注意（JISの要点）
試験でよく狙われるJIS規格のルールです。
- 機種選定:
- 一般的なコンクリート：N型（衝撃エネルギー 約 \(2.207 N \cdot m\)）
- 薄い部材・軽量コンクリート：L型（衝撃エネルギー 約 \(0.735 N \cdot m\)）
- 校正: テストアンビルを使用して打撃点検し、規定範囲内であることを確認します。
- 表面処理: 塗装や汚れを除去し、砥石で平滑に研磨します。
- 測定: JISでは1か所につき、互いに \(25 \sim 50 mm\) 間隔で「9点」を打撃し、平均値を求めます（異常値は除外して平均）。
- 換算: 打撃角度などの補正を行い、専用の換算式（またはコア強度との相関）を用いて圧縮強度を推定します。
⚠️ 測定値の補正（試験頻出のトラップ！）
反発度は環境条件に大きく左右されます。以下の3パターンは必ず暗記してください。
| 💧 湿潤状態 | 低く出る | 過小評価 | 水分が衝撃を吸収してしまうため。原則は乾燥状態で測定し、やむを得ない場合は補正する。 |
| 🧱 中性化 | 高く出る | 過大評価 | 表層が炭酸カルシウム化して硬くなるため。内部強度が低くても高く出がち。 |
| 📐 打撃角度 | 変化する | 要補正 | 重力の影響を受けるため、上向き・下向き・水平でそれぞれ補正が必要。 |
⚡ 2. 自然電位法：鉄筋腐食の「確率」診断
📝 概要と原理（ハーフセル法）
コンクリートを大きく破壊せずに、内部鉄筋の腐食の有無（可能性）を電気化学的に推定する方法です。（準拠：ASTM C876）
鉄筋が腐食すると、電気化学反応によって電位が負側（マイナス方向）へ低下する性質を利用します。
コンクリート表面に照合電極（一般に銅・硫酸銅電極：CSE）を当て、内部鉄筋との間の電位差（自然電位）を電圧計で測定します。
📏 測定のポイント
- 完全な非破壊ではない: 鉄筋と計測器（電圧計）をケーブルで接続するため、局所的にはつり出して電気的な導通を確保する必要があります。
- 湿潤が必要: コンクリートが乾燥していると電気が通りにくく、値が不安定になります。測定前には散水等で表面を適度に湿らせます。
- マッピング: 表面をグリッド状（網目状）に多数測定し、電位分布（等電位線図）を作成して面的に評価します。
🚫 適用限界（試験でよく出るNG条件）
以下の場合は電気的導通が得られない、あるいは正しく計測できないため、適用外となります。
- エポキシ樹脂塗装鉄筋を使用している場合（絶縁されているため）。
- 鉄筋と表面の間に防水膜（絶縁層）がある場合。
📊 判定基準（CSE電極の場合）
電位がマイナスに振れるほど、腐食している確率が高くなります。数値の基準を覚えましょう。
| 自然電位 (vs CSE) | 腐食の確率（可能性） | 判定 |
| 0 ～ -200 mV | 90%以上で非腐食 | 🟢 健全 |
| -200 ～ -350 mV | 不確定 | 🟡 グレーゾーン |
| -350 mV より負 | 90%以上で腐食 | 🔴 腐食疑い |
💡 NDTの矛盾をどう解くか？（記述対策）
「自然電位は腐食を示しているが、塩分量は少ない」といったデータの矛盾が出た際、診断士はどう結論づけるべきか？
Note版の「診断士ドリル-12B（調査計画の落とし穴）」では、こうした矛盾を「整合確認」の型で解き明かす記述テクニックを解説しています。
▼ 矛盾を味方につける「整合確認」の技術 ▼
[👉 診断士ドリル-12B 調査計画の落とし穴（Note版）]
🔌 3. その他の電気化学的試験
試験では「試験名称」と「何がわかるか（目的）」のペアを問われます。しっかり区別して暗記しましょう。
① 分極抵抗法 🏎️\(\rightarrow\) 「腐食速度」の推定
- 何がわかるか：鉄筋が「どれくらいのスピードで錆びているか」を推定します。
- 特徴：分極抵抗\(R_p\) を測定し、Stern–Geary式を用いて腐食電流密度 \(i_{corr}\) を算出します。「\(R_p\) が小さいほど、腐食速度が速い」と覚えてください。
② 電気抵抗法 🌧️\(\rightarrow\) 「腐食しやすさ（環境）」の推定
- 何がわかるか：コンクリートの抵抗率を測ることで、その場所が「腐食しやすい環境かどうか」を推定します。
- 特徴：抵抗率が低い＝水分や塩分が多く、電気が通りやすい＝腐食しやすい環境です。
- 目安： \(<5 k\Omega \cdot cm\)（非常に高いリスク）～ \(>20 k\Omega \cdot cm\)（低いリスク）。
✅ 試験対策：使い分けリスト
| 目的 | 適した手法 | キーポイント |
| 強度の簡易推定 | 🔨 反発度法 | 中性化で高く、湿潤で低く出る。JISは1か所9点。 |
| 腐食有無（確率） | ⚡ 自然電位法 | \(-350 mV\) より負は危険。導通必須。被覆鉄筋は不可。 |
| 腐食進行速度 | ⏱️ 分極抵抗法 | 分極抵抗 \(R_p\) が小さいほど速度大。高度な解析が必要。 |
| 環境の腐食性 | 🛡️ 電気抵抗法 | 抵抗率が低いほど腐食環境が厳しい。 |
📚 今回の確認クイズ
Q. 古いコンクリート橋脚で反発度法を実施したところ、想定より非常に高い反発度が記録された。「このコンクリートは健全で高強度である」と即断してよいか？
A. よくない（×）。
解説: 中性化が進むと表層が炭酸カルシウム化して緻密・硬化します。そのため、内部強度が低くても反発度が高く出る（過大評価）傾向があります。必ず「コア採取による圧縮強度試験」などを併用して補正・検証する必要があります。
📅 次回予告
ここまで非破壊検査について学んできましたが、表面からの探査や電気的な推定には限界があります。確実な判断を下すには、やはり「実物」を採取する方法が最強です。
次回は「【診断士-09】微破壊試験と化学分析｜コア採取・中性化深さ・塩化物イオン量測定」を解説します。
コアを抜く位置のタブー、フェノールフタレイン溶液が「赤くならない」のはどっち？ 試験の定番である化学分析の手順をスッキリ整理します。
