【診断士-04】アルカリシリカ反応（ASR）のメカニズムと診断｜「3つの条件」と判定フローを完全図解

💡 中性化、塩害に続く重要テーマ、それが「アルカリシリカ反応（ASR）」です。

かつては「コンクリートの癌」と恐れられましたが、現在ではメカニズムが解明され、適切な診断と対策が可能です。

ASRの最大の特徴は、塩分やCO2などの外部要因ではなく、材料そのものの成分が原因となり「内部から膨張して破壊する」点にあります。

この記事では、ASRが発生する「3つの条件」と、診断士として見逃してはならない「ひび割れの方向性」、そして試験で問われる判定フローをわかりやすく解説します。

【実務者・受験生の方へ：知識を「得点」に変えるなら】

この記事の解説を、実際の試験問題形式でトレーニングできる「実戦ドリル（PDF付き）」を公開しました。

ASR特有の「ひび割れパターンの見極め」や「試験に出る記述の型」を身につけたい方は、記事と合わせてご活用ください。

▼ プロの診断プロセスを「型」で身につける ▼

[👉 診断士ドリル-06 ASR（アルカリシリカ反応）編（Note版）]

【実務者・受験生の方へ：知識を「得点」に変えるなら】

1. ASR発生の「3つの条件」
1. 【メカニズム：なぜ膨らむのか？】
2. 診断のポイント①：外観変状（見た目）
3. 診断のポイント②：詳細調査と試験
1. 📊 ASR 簡易判定フロー
2. 💡 記述式で「ASRの診断フロー」を書けますか？
4. ASRの対策（リハビリテーション）と新設時の抑制
☕️ 【コラム】診断士の休憩室｜難解な記号を「イメージ」で攻略！
1. ① $Na_2O_{eq}$（ナトリウム換算値）は「通貨両替」だ！
2. ② RH（相対湿度）100%は「ミストサウナ」だ！
5. まとめ：ASR診断のチェックリスト
📢 次回予告：
＼この記事の「完全版」をダウンロード／

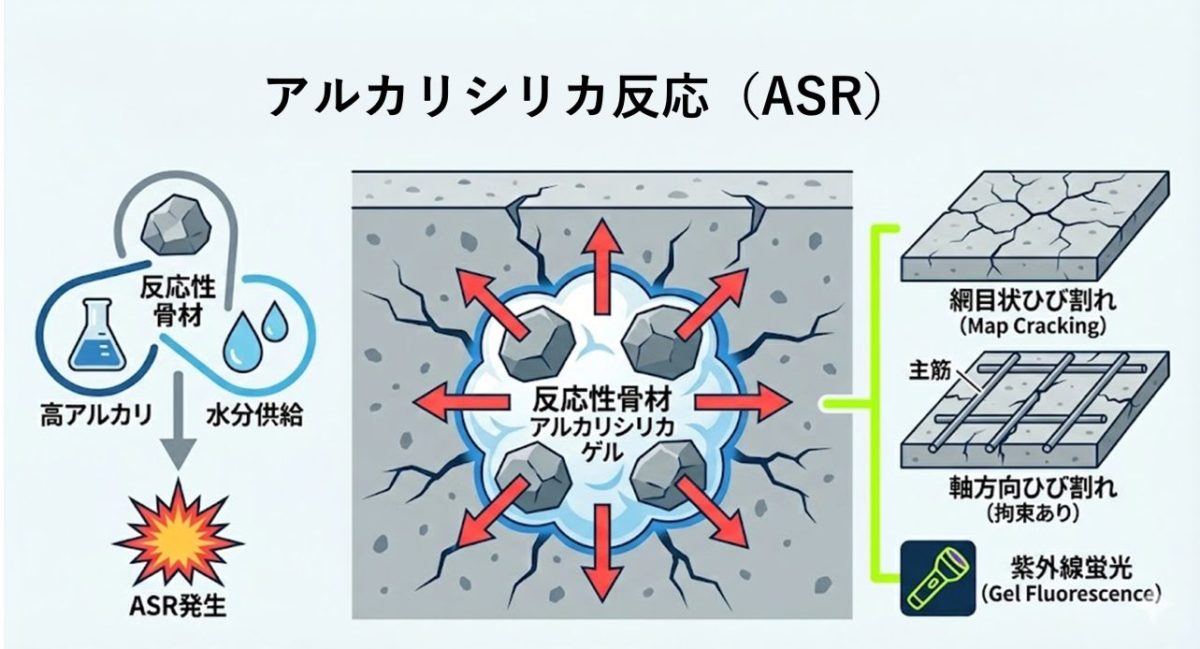

1. ASR発生の「3つの条件」

ASRは、次の3要素がすべて揃ったときにのみ発生します。どれか一つでも欠ければASRは起きません（または進行が停滞します）。

🪨反応性骨材
- （シリカ鉱物を含む骨材：チャート、オパール、火山ガラス等）
🧪高アルカリ
- （コンクリート中のアルカリ総量が高い ※($Na_2O_{eq}$換算）
  ※セメント由来だけでなく、混和剤・混練水、さらには融雪剤や海塩など「外部からのアルカリ供給」も寄与します。
💧水分の供給
- 雨がかり、地下水、高湿潤環境など
- ※ASRの膨張は「湿潤で加速・乾燥で停滞」する性質があります。

【メカニズム：なぜ膨らむのか？】

① コンクリート中の**アルカリ成分（$Na^+, K^+$）と骨材中のシリカ（$SiO2$）**が反応する。
② 骨材周囲に反応リムが形成され、「アルカリシリカゲル」が生成される。
③ ゲルは吸水性が高く、周囲の水分を吸って膨張する（膨張圧の発生）。
④ 膨張圧に耐え切れず、コンクリートを内側から破壊する（ひび割れ発生）。

2. 診断のポイント①：外観変状（見た目）

ASRは外観に強い特徴が現れますが、部材の拘束条件によってひび割れの出方が異なります。 ここが試験で最も狙われるポイントです。

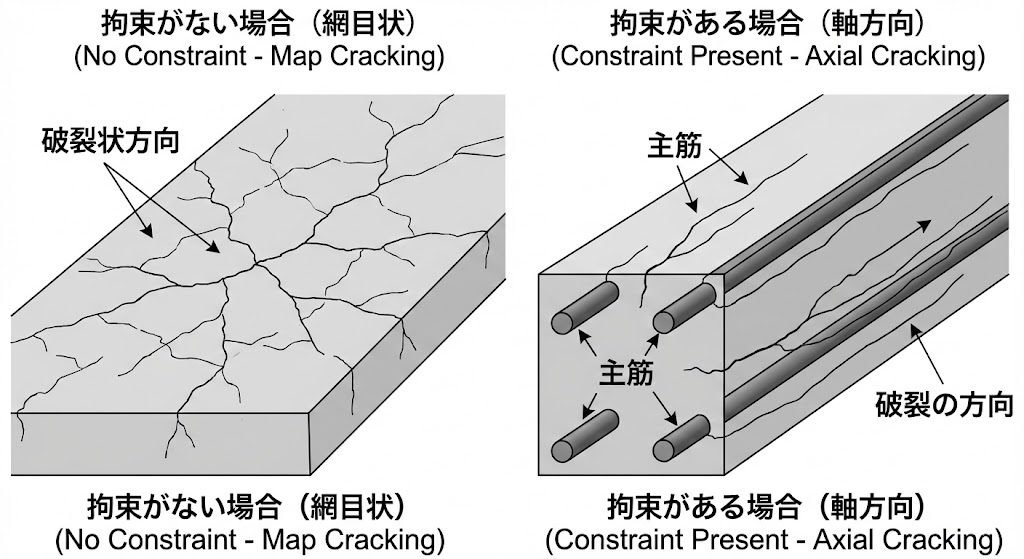

(1) 網目状（亀甲状）のひび割れ

🕸️ 無筋コンクリートや、拘束の弱いスラブ・擁壁などで見られる、地図状の不規則なひび割れ（マップクラック）です。これが最も典型的なASRの症状です。

(2) 軸方向のひび割れ（拘束が強い場合）【試験頻出！】

柱・梁など、主鉄筋やPC鋼材で強く拘束されている部材では、膨張が鉄筋によって抑え込まれます。

その結果、膨張圧は鉄筋と直角方向には進めず、「主鉄筋と同じ方向（軸方向）」に逃げるようにひび割れが生じます。

📝 現場のリアル（PC部材の場合） PC桁やPC柱などのプレストレストコンクリート部材では、導入されたプレストレス方向に沿ったひび割れが卓越しますが、定着部（端部）付近では応力状態が複雑なため、放射状や斜め方向のひび割れが混在することがあります。

📝 試験対策：ひび割れ方向と鑑別

●拘束なし → 網目状ひび割れ
●拘束あり（鉄筋・PC鋼材） → 鉄筋に沿った軸方向ひび割れ

【塩害との鑑別】
塩害も鉄筋沿いにひび割れますが、「錆汁（茶色の汚れ）」を伴います。ASRでは「白色〜半透明のゲル」や「湿潤時の変色（濡れ色）」が手がかりになります。
（※ASRと塩害が併発する場合もあります。）

(3) ゲルの滲出

⚪ ひび割れから粘性のある物質（アルカリシリカゲル）が滲出している場合、ASRの疑いが強まります。

湿潤時：半透明〜淡黄色で、ゼリー状の粘性がある。コンクリート表面が黒ずんで見える（濡れ色）こともある。
乾燥時：白く固化する。

🔍 白華（エフロレッセンス）との違い
白華は主にカルシウム成分で、粘性がなくパサパサしています。確実な鑑別には、後述する「偏光顕微鏡」での観察（ゲル充填・反応リムの確認）が決め手となります。

3. 診断のポイント②：詳細調査と試験

見た目で疑いを持ったら、科学的裏付けで確度を高めます。以下のフローで判定します。

📊 ASR 簡易判定フロー

ステップ	アクション
[スタート] 外観チェック	・網目状（拘束弱）／軸方向（拘束強）・ゲル滲出、ポップアウト、コンクリートの変形 ※錆汁がある場合は「塩害」との併発を疑う
環境履歴の確認	・水の供給源（雨、地下水）・外部アルカリ（融雪剤、飛来塩分）
成分・鉱物診断（確定診断）	🔎酢酸ウラニル法（蛍光法）：新鮮破面に試薬を塗布しUV照射→ゲルが黄緑色に発光。（※⚠️放射性物質を含むため試薬管理が必要） 🔬薄片偏光顕微鏡観察：反応性骨材、反応リム、ゲル充填を目視確認。これが最も確実な証拠（確定診断）となる。
進行性評価	🌡️促進膨張試験（JCI-DD2法など）：コアを採取し、高温高湿（40℃・RH100%）で促進。一定期間の「長さ変化（伸び率・増分）」を確認する。
[ゴール] 対策選定	・伸びる → 進行性あり（水を止める対策へ）・伸びない → 終息（ひび割れ補修・表面化粧へ）

💡 記述式で「ASRの診断フロー」を書けますか？

Note版の「診断士ドリル-06 ASR編」では、外観診断からコア採取（薄片観察・促進膨張試験）への繋ぎ方を、「そのまま書ける100文字答案テンプレート」として収録しています。

「何から調査すべきか迷う」という方は、ぜひチェックしてください。

▼ 100文字で完答する「最強の記述フレームワーク」 ▼

[👉 診断士ドリル-06 ASR（アルカリシリカ反応）編（Note版）]

4. ASRの対策（リハビリテーション）と新設時の抑制

診断士としては、「進行性の有無」と「複合劣化のリスク」を考慮して処方箋を書きます。

ケース①：📈進行性がある場合（まだ膨らむ）

原則は、ASR発生の3条件のうち「水」を断つことです。

表面被覆工法：防水性の高い材料で外部からの水を遮断します。
表面含浸工法：シラン系含浸材などで内部を撥水化し、吸水を抑制します。
排水改善：水切り設置や滞水解消など、環境そのものを改善します。
（参考）化学的抑制：リチウム塩（亜硝酸リチウム等）の圧入や含浸により、ゲルを非膨張化させる技術もあります（海外で実績多、国内でも適用例あり）。

⚠️ 複合劣化への注意

塩害や中性化を併発している場合、単に水を止めるだけでなく、防錆対策（断面修復や防錆剤注入）をセットで行う必要があります。

ケース②：🛑進行性がない場合（終息）

ひび割れ注入・充填：鉄筋腐食防止（中性化・塩害抑制）のため、ひび割れを塞ぎます。
表面化粧：美観の回復を行います。

🏗️【知識】新設時の抑制対策（試験頻出）

新設構造物におけるASR抑制対策として、以下のいずれかを実施することが規定されています。

対策項目	内容
無害な骨材を使用する	アルカリシリカ反応性試験（モルタルバー法等）で「無害」を確認する。骨材の産地ばらつき（ロット管理）にも注意。
アルカリ総量の抑制	コンクリート中のアルカリ総量（$Na_2O_{eq}$）を 3.0 kg/m³以下とする。
混合セメントの使用	高炉セメント（B・C種）やフライアッシュセメント（B・C種）を使用する。ポゾラン反応による組織の緻密化、アルカリの希釈・固定化効果により、強力な抑制効果を発揮する。
