コンクリート診断士試験の記述式問題では、劣化原因を特定した後、必ず**「適切な補修・補強方法を提案せよ」**と問われます。
ここで重要なのは、**「補修（Repair）」と「補強（Strengthening）」**の言葉の定義を明確に使い分けることです。
- 🩹 補修：低下した性能を**「元に戻す」**（延命、耐久性回復）。
- 💪 補強：性能を**「元より高くする」**（耐震性アップ、耐荷力アップ）。

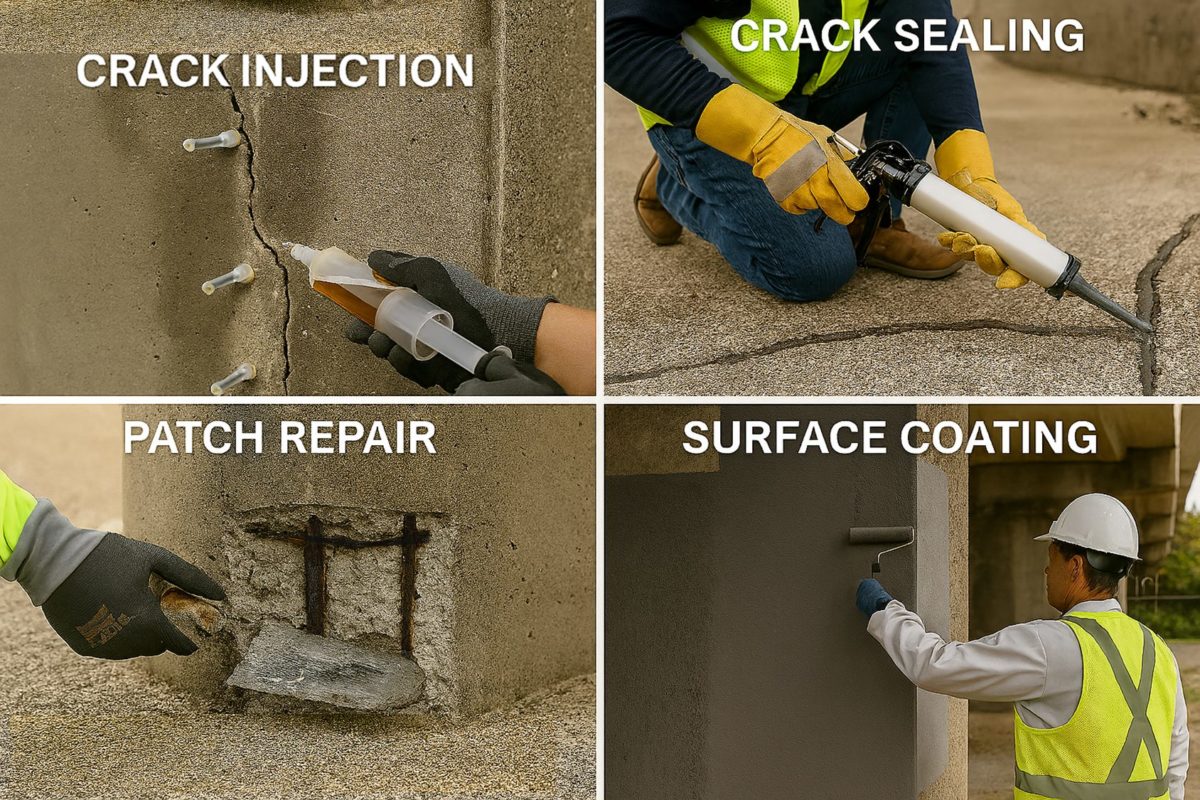

今回は、最も出題頻度の高い**「補修工法」の代表格（注入・充填・断面修復・表面被覆）について、試験で問われる「適用条件・材料選定・施工管理」**のポイントを解説します。
1. ひび割れ補修の2大工法：「注入」と「充填」 🏗️
ひび割れ（クラック）への処置は、幅だけでなく、**「挙動（活動性）」と「環境（乾湿）」**で工法を決定します。
① ひび割れ注入工法（Injection） 💉
低圧注入器等を使い、ひび割れ深部まで材料を圧入して一体化させる工法です。
- 適用目安：ひび割れ幅 \(0.2mm \sim 1.0mm\) 程度（※構造的一体化が必要なら1.0mm超でも採用）。
- 材料選定：
- エポキシ樹脂：乾燥状態で接着力が高い。構造的な一体化に最適。
- セメント系・ポリマーセメント系：湿潤状態や幅が広い場合に有利。
- ポリウレタン系：漏水がある場合の止水目的。
- 施工前確認：ひび割れの原因除去（乾燥収縮・沈下等）と、活動性の有無。
② ひび割れ充填工法（Sealing / U-cut） 🧱
ひび割れに沿ってコンクリートをU字型（またはV字型）にカットし、シーリング材などを詰め込む工法です。
- 適用目安：ひび割れ幅 \(1.0mm\) 以上、またはひび割れが「挙動」している場合。
- 材料選定：可とう性（柔軟性）のあるシーリング材、ポリマーセメントモルタルなど。
- 目的：水の侵入防止（止水）、耐久性確保。
- 💡 Point：構造的な剛性回復は期待せず、**「動きに追従させて水を止める」**場合に採用します。
2. 断面修復工法（Patching / Cross-section Repair） 🏥
中性化や塩害で鉄筋が錆び、コンクリートが剥落・欠損している場合に行う「外科手術」です。
✅ 手順と品質管理（ここが加点ポイント！）
- はつり取り：劣化部を除去。鉄筋裏側まで完全にはつり取る。
- 錆落とし・防錆：露出鉄筋の錆を除去し、防錆剤を塗布。
- 界面処理（プライマー）：既設コンクリートにプライマーを塗布し、付着を確保する。
- 埋め戻し：ポリマーセメントモルタルなどで修復。
- 養生：湿潤・保温養生を行い、初期欠陥を防ぐ。
🧪 材料選定のキモ
埋め戻し材は、母材コンクリートと**「弾性係数」「熱膨張係数」が近いもの**を選定します。さらに、「低収縮性」「ひび割れ抵抗性」を有することが重要です。
⚠️ マクロセル腐食対策
断面修復部（新）と周囲（旧）の電位差で、周囲の腐食が加速する現象（アノード効果）への対策。
- 対策例：補修部周辺まで広範囲に被覆する、犠牲陽極材（流電陽極）を設置する。
3. 表面被覆工法（Surface Coating） 🎨
劣化因子（水、酸素、塩分、$CO_2$）の侵入を遮断する工法です。ターゲットに応じて材料を選定します。
🖌️ 種類と使い分け
- 塗装材（被覆工法）
- 特徴：塗膜を形成し、遮断性が高い。美観向上。
- 選定：中性化対策（\(CO_2\)遮断）、塩害対策（\(Cl^-\)・\(O_2\)遮断）。
- 表面含浸材（含浸工法）
- シラン系 ☔️：**「吸水防止層（撥水）」**を形成。通気性があり、内部の水蒸気は逃がせる（塩害・凍害対策）。
- ケイ酸塩系 💎：内部空隙を**「緻密化」**し、表面強度と水密性を向上（中性化抑制）。
- 共通メリット：**「外観が変わらない（打ち放し）」**ため、以後の点検でひび割れを目視できる。
4. 電気化学的補修工法（Electrochemical Repair） ⚡️
重塩害等に対する「恒久的な対策」です。**モニタリング（維持管理）**が前提となります。
① 電気防食工法（Cathodic Protection）
- 外部電流により、鉄筋を「強制的に錆びない電位」に維持する塩害対策の切り札。
- 重要：適用時は定期的な**電位測定（脱分極量確認）**が必須。
- ⚠️ 注意：PC鋼材への適用は**「水素脆化」**のリスクがあるため、原則慎重な検討が必要。
② 脱塩・再アルカリ化工法
- 脱塩：塩化物イオン（$Cl^-$）を電気的に排出。
- 再アルカリ化：中性化したコンクリートのpHを回復。
- 両者とも、施工後の「再劣化防止（表面被覆など）」とセットで計画する。
📝 【保存版】記述式・回答テンプレート
試験で「調査結果に基づき、適切な補修計画を述べよ」と問われた際の構成案です。
- 劣化原因と目標：
- （例）塩害による鉄筋腐食。目標は潜伏期・進展期への復帰と耐久性付与。
- 施工制約：
- （例）供用中のため、振動・騒音の少ない工法を選定。湿潤環境を考慮。
- 提案工法：
- ひび割れ（幅0.5mm）：湿潤対応型エポキシ樹脂による注入工法で一体化を図る。
- 活動性ひび割れ：Uカット＋シーリング材による充填工法で追従性と止水を確保。
- 鉄筋腐食・剥落部：断面修復工法（はつり・防錆・プライマー塗布・埋め戻し）。マクロセル対策として犠牲陽極を併用。
- 予防保全（全体）：塩分遮断のため、表面被覆工法（エポキシ・ウレタン系塗装）を全面に施す。
- 品質管理・維持管理：
- 施工時の付着強度試験、被膜厚管理を実施。
- 引き渡し後は5年ごとの定期点検（目視・電位測定）を計画する。
まとめ：補修工法選定のフローチャート✅
試験問題で「補修方法を提案せよ」と言われたら、このフローで考えましょう。
- ひび割れはあるか？
- 微細 (\(<0.2mm\)) \(\rightarrow\) 表面被覆 または 経過観察
- 中程度 (\(0.2 \sim 1.0mm\)) \(\rightarrow\) 注入工法
- 大きい / 動いている\(\rightarrow\) 充填工法
- 鉄筋腐食・コンクリート剥落はあるか？
- YES \(\rightarrow\) 断面修復工法（悪い部分を除去して埋める）
- 劣化因子の侵入を止めたいか？
- YES\(\rightarrow\) 表面被覆工法（または表面含浸工法）
- 塩害が深刻で、長期的に守りたいか？
- YES \(\rightarrow\) 電気防食工法
次回予告：
治療（補修）だけでは耐荷力が足りない場合、パワーアップさせる「補強」が必要です。
次回は、**「【診断士-11】補強工法の種類｜炭素繊維シート・鋼板接着の比較と選定」**について解説します。
