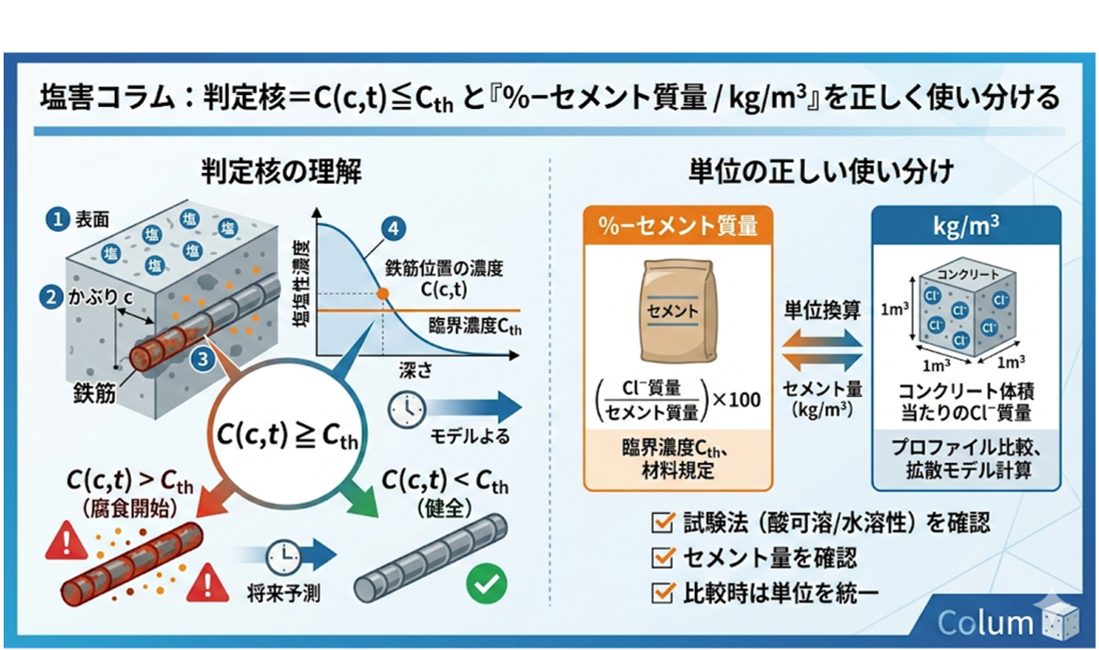

判定核 \(C(c,t) \stackrel{>}{<} C_{th}\)と「%–セメント質量」「kg/m³」の正しい使い分け
【要旨（この記事のポイント）】
- 塩害の腐食開始判定は、鉄筋位置の塩化物イオン濃度 \(C(c,t)\) が臨界濃度 \(C_{th}\) を超えるかで決まる（国際的な耐久設計の基本）。
- 濃度の把握は、現地採取によるプロファイル測定と、拡散方程式による将来予測を組み合わせて行う。
- 単位の使い分けが実務の品質を決める。「%–セメント質量」と「kg/m³」を正しく変換し、試験法（酸可溶／水溶性）を統一することが必須。
関連記事
- 👉診断士ドリル-03A 塩害の基礎はこちら
1. 判定核となる \(C(c,t) \stackrel{>}{<} C_{th}\) とは？
塩害における「腐食の立ち上がり（一次限界状態）」を評価するルールは、実は非常にシンプルです。
**「鉄筋位置での塩化物イオン濃度が、限界値を超えたかどうか」**で判定します。
- \(C(c,t)\)：かぶり深さ（鉄筋位置）\(c\) における、時間 \(t\) 経過後の塩化物イオン濃度。現地の観測で読み取るか、モデルで将来の数値を推定します。
- \(C_{th}\)：腐食が立ち上がる「臨界塩化物イオン濃度」。これは唯一の絶対値ではなく、環境や鋼材、コンクリートのpHなどで変動するため「レンジ（幅）」で捉えるのが実務的です。
2. \(C(c,t)\) をどうやって得るか？（観測と予測）
現状を把握する「観測」
主役となるのは粉体採取プロファイルです。
コンクリート表層から一定の深さごとに粉体を採取し、深さと濃度のグラフ（プロファイル）を作成します。同一断面・方位でかぶり深さ \(c\) を測定し、プロファイルから現在の濃度を読み取ります。
- 層別の徹底が命: 海側／陸側、飛沫帯／塩霧帯、目地周辺などは条件が全く異なります。これらを混ぜて平均化すると情報が潰れてしまうため、別系列で採取・分析します。
将来を見据える「予測」
将来、いつ \(C(c,t)\) が \(C_{th}\) に到達するかを予測するためには、Fick（フィック）の第2法則に基づく以下の基本式を用います。
$$C(x,t) = C_0 + (C_s – C_0) \times \left\{ 1 – \mathrm{erf} \left[ \frac{x}{2\sqrt{D t}} \right] \right\}$$
実務上の注意点として、拡散係数 $D$ は時間とともに変化（エイジング）し、表面塩化物量 \(C_s\) は季節変動します。単純に定数として計算すると寿命を過大評価するリスクがあるため、国際指針（fib Bulletin 34など）の補正を取り入れることが推奨されます。
3. 単位の使い分けと換算（%–セメント質量 vs kg/m³）
資料によって単位が混在していることが、実務における最大の「落とし穴」です。それぞれの意味を理解し、比較時は必ず同一単位・同一試験法（酸可溶か水溶性か）にそろえましょう。
| 単位 | 意味・定義 | 特徴とおすすめの用途 |
| %–セメント質量 | セメント質量を分母にした質量百分率。 （例：0.30% はセメント100kg中に塩化物が0.30kg） | 材料の規定値や \(C_{th}\) の引用文献でよく使われる。 |
| kg/m³ | コンクリート体積 1m³ 当たりの塩化物量。 | プロファイルの深さ比較や、拡散モデルの計算と相性が良い。 |
【付録】すぐわかる単位換算の計算式
前提：セメント量 320 kg/m³ の場合
| 変換の方向 | 計算式 | 具体例 |
| %– から kg/m³ | (% / 100) × セメント量 | 0.30% → (0.30 / 100) × 320 = 0.96 kg/m³ |
| kg/m³ から %– | 100 × (kg/m³ / セメント量) | 1.2 kg/m³ → 100 × (1.2 / 320) = 0.38% |
4. 判定結果から導く「次の一手」
算出した \(C(c,t)\) と \(C_{th}\) の関係から、維持管理の意思決定を行います。
- A) 現在も将来も \(C_{th}\) 未満の場合経過観察と表面保護（含浸材や遮塩被覆）を行い、塩分侵入の実効速度を下げます。
- B) 現在の濃度が \(C_{th}\) に迫っている場合監視を強化し、高性能な表面保護へ切り替え。ひび割れなどの「塩分の短絡経路」を優先的に塞ぎます。
- C) すでに \(C_{th}\) を超えている場合高塩分域の除去 → 防錆処理 → 断面修復 が基本方針です。広域かつ高リスクな場合は、電気化学的防食（ECE/CP）の導入も検討します。
5. 実務での「よくある落とし穴」チェックリスト
- [ ] 単位の混用: 「%–」と「kg/m³」を取り違えていないか？換算時のセメント量は正しいか？
- [ ] 試験法の混在: 「酸可溶」と「水溶性」のデータをそのまま比較していないか？
- [ ] かぶり深さとの不一致: プロファイル採取位置と、かぶり測定位置（断面・方位）は一致しているか？
- [ ] 季節差の無視: 台風前後や冬期の凍結防止剤散布直後など、時期による \(C_s\) のブレを考慮しているか？
ミニFAQ
Q1：臨界濃度 \(C_{th}\) の代表値はいくつですか？
唯一の決まった値はありません。材料や環境、測定法で幅があるため、プロジェクトごとの現地データで校正し「レンジ」で運用するのが合理的です（ACI 222Rなどが参考になります）。
Q2：報告書やブログではどちらの単位で書くべきですか？
プロファイル図やモデル計算は「kg/m³」が直感的で読みやすく、仕様書などの材料規定は「%–」が多いのが実情です。両方を併記するか、換算表を添えるのが最も親切です。
Q3：拡散モデルはどれを採用すべきですか？
基本はFickの式ですが、時間依存性や季節変動を補正できる「fib 34」や「ISO 16204」の枠組みを使用するのが、現代の実務的アプローチです。
