12-1　コンクリートの施工：運搬

【第Ⅰ部】コンクリート技士・主任技士
2025.04.24

コンクリートの運搬は、製造直後から打設までの品質を保つための重要な工程です。スランプや空気量の変化を抑え、材料分離や閉塞を防ぐために、適切な運搬方法と時間管理が求められます。

スポンサーリンク

現場までの運搬

１.運搬時間の限度

練り混ぜたコンクリートは,一般に時間とともにスランプや空気量が減少するので,レディーミクストコンクリートのJIS,コンクリート標準示方書,JASS 5では、下表のように運搬時間の限度を定めています。

外気温条件運搬時間の限度
25℃超え1.5時間以内
25℃以下2.0時間以内

※JIS A 5308、コンクリート標準示方書、JASS 5で共通の基準です。

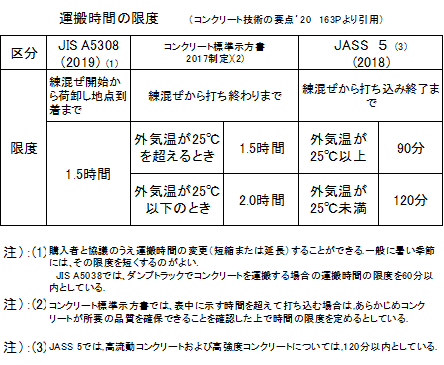

各規準の一覧

続きを読む

２.運搬方法

a)トラックアジテータ（ミキサー車）

  • JISでは、排出時にコンクリート流の1/4と3/4の断面から試料を採取し、スランプ差が3cm以内となるような撹拌性能を求めています。
  • 対象スランプ範囲：8～18cm

b)ダンプトラック

  • 使用対象：舗装用や硬練りコンクリート（スランプ5cm以下）
  • 条件：10km以内・1時間以内の運搬

3）荷下ろし地点での受け入れ条件

  • 運搬車が安全・円滑に出入りできる場所を選定
  • 排出前に高速撹拌を実施
  • 加水は禁止
  • ワーカビリティーが不十分なコンクリートは受入不可

現場内の運搬（コンクリートポンプ）

1. 配管設計の留意点

  • 配管径・経路は、コンクリートの種類・粗骨材寸法・ポンプ形式・安全性などを考慮
  • 配管距離は短く・曲がりを少なくする

2.ポンプの種類

種類特徴・用途
ポンプ式油圧式で高圧・大容量。長距離圧送に適する
スクイズ式ゴムチューブ式。小規模・軟練りに適する

→コンクリートポンプ車配管打設の画像を見る

圧送負荷の算定方法

1.土木学会の方法

  • 垂直管・ベント管・テーパ管・フレキシブルホースを水平換算係数で換算
  • 合計長 × 管内圧力損失 = 最大圧送負荷（Pmax）

→ スランプが小さい・管径が細い・吐出量が多いほど、圧力損失は大きくなる

水平換算係数

出典：コンクリート標準示方書【施工編】2017

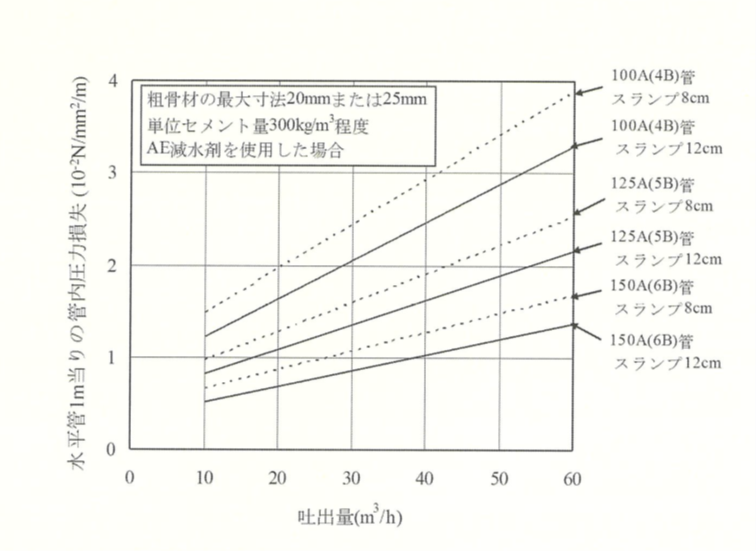

上のグラフは、輸送管の径100A、125A、150Aが示されていますが、明らかに管径が細い（100A）ほど、管内圧力損失が大きくなり、吐出量が大きくなると管内圧力損失が大きくなる。というのがはっきり分かります。

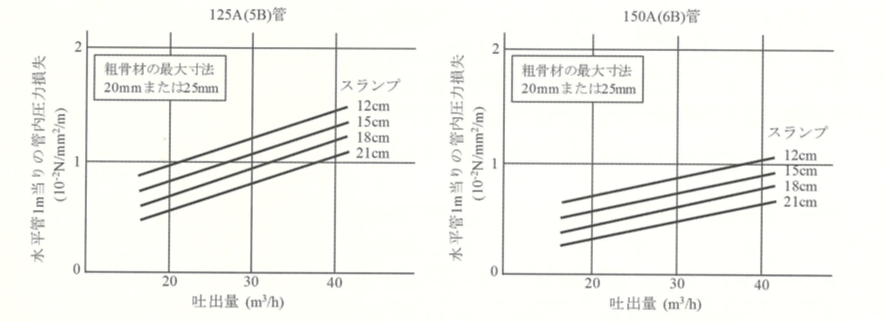

また、下の図では、スランプが小さいほど管内圧力損失が大きくなる。というのがはっきり分かります。

出典：コンクリート標準示方書【施工編】2017

スマホの場合、ピンチアウトで、図表を拡大することが出来ます。

2.日本建築学会方式（数式）

建築学会方式では、以下の式により圧送負荷を算出します：

$$ P＝K(L+3B+2T+2F) + W₀H\times10^{-3} $$

\(P\)：コンクリートポンプに加わる圧送負荷（N／mm²）
\(K\)：水平配管の管内圧力損失（N／mm²／m）
\(L\)：直管の長さ（m）
\(B\)：ベント管の長さ（m）
\(T\)：テーパ管の長さ（m）
\(F\)：フレキシブルホースの長さ（m）
\(W₀\)：フレッシュコンクリートの単位容積質量（t/m³）に重力加速度（10m/ｓ²）を乗じたもの（kN/m³） \(H\)：圧送高さ（m）

→ 算定値の1.25倍以上の吐出圧力を持つポンプを選定

圧送時の注意点

  • セメント量が少ないと材料分離・閉塞のリスク
  • スランプが小さいと吸い込み性能が低下
  • 粒度分布が悪いと流動性が低下し閉塞しやすい
  • 砕石使用時は細骨材率を高める
  • 暑中の早強コンクリートは管内滞留を避ける
  • 軽量骨材使用時は事前に十分なプレウェッティング

その他の運搬方法

コンクリートバケット

  • クレーンで運搬。振動が少なく、材料分離を防止。
  • 主にダム用の硬練りコンクリートに使用。

→コンクリートバケットの画像を見る。

シュート

  • 標準は縦シュート。
  • 斜めシュート使用時は、水平2：垂直1の傾斜が目安。

→シュートの画像検索を見る。

ベルトコンベア

  • 日光・風雨対策を施す。
  • 終端にバッフルプレート・漏斗管を設置。

手押し車・トロッコ

  • 短距離運搬が原則。材料分離を防ぐため。

✅ 試験対策のポイント

  • 運搬時間の限度（外気温による違い）を暗記
  • トラックアジテータ・ダンプトラックの使用条件を整理
  • 圧送負荷の算定式（建築・土木）を理解
  • ポンプ形式と用途の違いを把握
  • 材料分離・閉塞の原因と対策を覚える

解いてみよう

理解度を確認するために、以下の過去問題に挑戦してみましょう。
四肢択一の過去問題です。正解と思う設問の○をクリックまたはタップしてください。解き終わったら「回答」をクリックまたはタップすると解答が表示されます。

施工（運搬）についての問題

問題１　コンクリートの圧送に関する次の一般的な記述のうち、適当なものはどれか｡

問題２　コンクリートの運搬に関する次の一般的な記述のうち、不適当なものはどれか。

問題３　レディーミクストコンクリートの運搬および、運搬車に関する次の記述のうち、JISA 5308 （レディーミクストコンクリート）の規定に照らして、正しいものはどれか。

問題４　コンクリートの圧送に関する次の一般的な記述のうち、適当なものはどれか。

問題５　現場内におけるコンクリートの運搬に関する次の一般的な記述のうち、不適当なものはどれか。
