コンクリート製品(工場製品)について

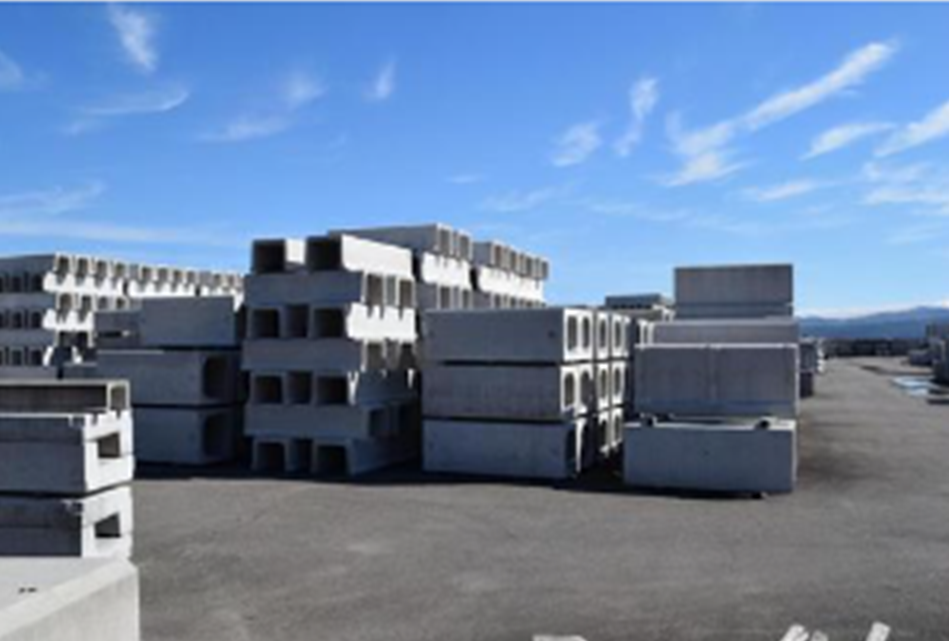

プレキャストコンクリート（PCa）部材は、品質管理が整った工場や仮設工場で継続的に製造されるコンクリート製品です。用途や種類は非常に多岐にわたり、JIS A 5361どの規格で標準化されています。
材料に関するポイント
- セメント：一般的には普通ポルトランドセメントを使用。早期強度が必要な場合は早強ポルトランドセメント、高炉セメントや白色セメントなども用途に応じて使用されます。
- 骨材：最大寸法は40mm以下。製品の最小厚さの2/5以下、鋼材の最小あきの4/5を超えないことが条件です。アルカリ骨材反応対策はJIS A 5308に準じます。
- 再生骨材：品質が確認できれば使用可能ですが、プレストレスコンクリートには使用不可です（乾燥収縮やクリープによる損失が大きいため）。
- 混和材：性能向上のため、化学混和剤や高炉スラグ微粉末、フライアッシュ、シリカフェーム、膨張材、着色材などが使用されます。
- 補強材：鉄筋コンクリート用棒鋼、PC鋼棒、繊維系補強材などが用いられます。
配合に関するポイント
- 製品の種類や締固め方法などの製造工程に応じて、コンクリートの配合は異なります。
- 一般的には水セメント比50％以下、スランプ2〜10cm程度の硬練りコンクリートが使用されます。
- 高強度や早期脱型が求められる場合は、富配合コンクリートが選ばれます。
型枠の条件
- 繰り返し使用可能で、振動・圧力・熱変化に耐え、組立・取外しが容易な構造が求められます。
- 通常は鋼製型枠が使用されます。
成形・締固め方法
- 振動締固め：内部振動機や外部振動機でコンクリートに振動を与えて締固め。
- 遠心力締固め：型枠を遠心機で回転させて成形。パイルやヒューム管などに使用。遠心力により高密度・高強度の製品が得られます。
- 加圧締固め：振動後に油圧で圧力を加える方法。真空ポンプ併用で余剰水を除去することもあります。
養生方法
- 促進養生が一般的で、型枠の回転率向上や早期出荷を可能にします。
- 主な方法：

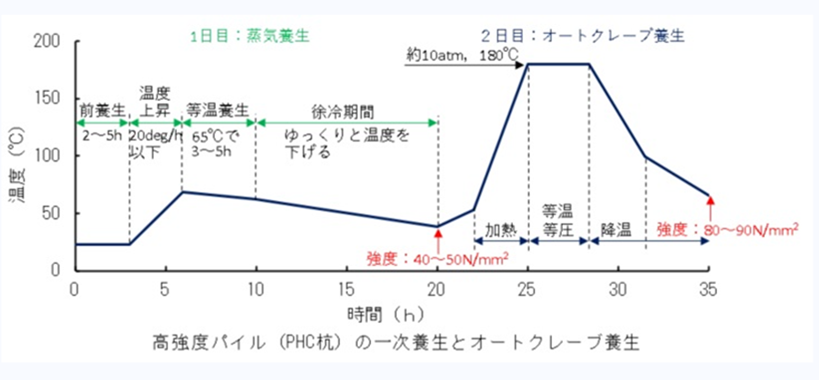

- 常圧蒸気養生：65℃まで加温し、湿度を保ちながら強度を早期に発現。
- オートクレーブ養生：180℃・10気圧の高温高圧蒸気で養生。高温高圧下でトバモライトという安定した水和物が生成され、翌日には28日強度に匹敵する高強度が得られます。
ALC製品や高強度パイルに使用。
出典：コンクリート技士研修テキスト平成22年度版p267
規格と分類
基本規格（JIS）
JIS A 5361: 製品の種類・呼称・表示
JIS A 5362: 寸法・許容差
JIS A 5363: 試験方法
JIS A 5364: 材料・製造方法
構造別製品群規格
JIS A 5371: 一般的なPC製品
JIS A 5372: 鉄筋コンクリート製品
JIS A 5373: プレストレストコンクリート製品
製品の分類(Ⅰ類・Ⅰ類)
- Ⅰ類は公共工事などで広く採用される信頼性の高い製品です。（JIS認証品）
- Ⅱ類は特定用途やコスト調整などに柔軟に対応できる製品です。
(生産者と購入者の協議により仕様を定め、社内規格で製造された製品（JIS認証なし）
施工標準との関係（2023年版 コンクリート標準示方書）
- 施工標準：JIS認証品が対象。品質を満たせば製造方法は問わない。
- 目的別コンクリート：施工者が仕様決定に関与。
〔施工標準〕の記載事項は、JIS認証品が対象となります。
要求する品質を満足するならば、製造方法は問いません。
〔目的別コンクリート〕の記載事項は、施工者が製作仕様の決定に関与するものが対象となります。
※使用目的が異なる場合は、配筋図や特性値に基づいて安全性・使用性を照査する必要があります。
解いてみよう
四肢択一の過去問題です。正解と思う設問の○をクリックまたはタップしてください。解き終わったら「回答」をクリックまたはタップすると解答が表示されます。
